SpatialQA
架构解析实战

城市级空间数据问答引擎 · 阿布扎比 DMT-POP 项目

Baoli Wang

今日目标

这场结束后，你能独立完成以下 5 件事

说清 SpatialQA 在项目里的位置与边界
从自然语言问题走到工具调用或 SQL
解释 MCP 工具 + Text-to-SQL 混合策略的必要性
理解 SRID 不一致为什么让空间查询性能崩掉
独立完成 1 个小场景改造并写出可验收测试

Part 1

先讲业务
不先讲代码

我们在做什么

输入

"全市 200 米以上的楼有哪些？"

"大清真寺保护区内违规建筑"

输出（五类）

Thinking 过程（推理轨迹）
格式化结果（JSON）
图表配置（ECharts）
地图/三维指令（GeoJSON + 场景控制）
可读结论（自然语言摘要）

三个阶段

阶段	能力范围	数据源	主要挑战
Demo ← 当前	5 场景 · 5 个 MCP 工具 + text_to_sql 兜底 55 表规划 77 表 + 宜居 64 表 = 142 表 · 1149 万行 · 7.7 GB	本地 PostGIS 真实数据	架构是否正确工具是否稳定
Phase 1	9 场景 · 11 个 MCP 工具 Schema 分层注入	飞渡生产 PostGIS	Schema 分层覆盖率 → 9/13
Phase 2	13 场景全覆盖 · 15 个工具跨源空间查询	+ 飞渡生产 SQLServer/SDE（64 张表）	双源路由 SRID 统一

Demo 写错了，Phase 2 会炸

三个现在就必须设计对的地方

⚠️ SRID

Demo 数据全是 4326，写死不报错
Phase 2 宜居类是 32640，写死就崩
路由层要做 SRID 感知，不能 hardcode

⚠️ 数据源路由

datasource.py SQLServer 分支目前是占位逻辑
Phase 2 接入前必须补全，不要等到那时候再动

⚠️ Schema 数量

Demo 全量注入 ~1.5K tokens，还行
Phase 1 接 120 图层就会 token 爆炸
分层注入逻辑现在就要设计好

边界意识：我们做什么，不做什么

✅ 我们负责

Agent 引擎
MCP 工具
数据查询（SQL/空间分析）
输出结构（JSON/图表/GeoJSON）

❌ 不负责

前端产品化
3D 引擎渲染
用户权限体系
部署运维

Part 2

规划类 vs 宜居类
必须讲清

两类数据，两套数据源

🏙 规划类（Planning）

数据源：PostGIS
规模：~120 图层（生产）
对象：建筑、地块、规划边界、overlay
场景：合规检查、开发完成度、空间分布

🌿 宜居类（Liveability）

数据源：SQLServer + ArcGIS SDE（生产）
规模：64 张表，最大单表 39 万行
对象：公交、医院、清真寺等设施
场景：服务覆盖、可达性、设施缺口

Demo 阶段两类数据都已导入本地 PostGIS（真实数据，非 mock）：
规划类 77 表 · 宜居类 64 表 = 142 表 · 1149 万行 · 7.7 GB

Demo 阶段的核心表

表名	主要字段	数据规模
`udm_building`	building_id, height, floors, land_use, geom	38 万行
`udm_plot`	plot_id, status, area, zone_id, geom	41 万行
`bus_stop`	stop_id, name, geom	3.3K 行
`grand_mosque_overlay`	id, geom (polygon)	保护区边界
`airport_overlay`	id, geom (polygon)	保护区边界
`masterplan_boundary`	project_id, zone_id, stage, area, geom	规划分区

数据覆盖层级：L0 → L3

从飞渡全量到 LLM 理解，逐级收窄

层级	规划	宜居	合计	覆盖方式
L0 PRD 全量	~120	64	180+	飞渡生产 DB（动态）
L1 数据库层	77	64 ✅	142	本地 PostGIS（静态导入）
L2 工具可达	26	29	55	MCP + text_to_sql 白名单
L3 Schema	5	6	11	YAML 注入 prompt

关键缺口：L2 白名单 55 表中只有 11 表有 Schema → LLM 对其余 44 表只能猜列名，查询准确度低。Phase 1 需要补齐。

PRD 13 场景 × 3 阶段覆盖

SN	主题	问题示例	Demo	Phase 1	Phase 2
1	规划	高亮亚斯岛未建地块		✅
2	规划	投资区域开发完成度排名	✅ S4	✅
3	规划	200米以上的楼	✅ S1	✅
4	规划	T9 楼层/单元/房间		✅
5	合规	大清真寺保护区违规建筑	✅ S2	✅
6	合规	机场净空区超高建筑		✅
7	交通	距公交站400米外住宅区	✅ S3	✅
8	交通	机场到市中心可达性		✅
9	环境	洪水高水位线内地块		✅
10	宜居	各社区宜居指标排名			✅
11	宜居	宜居指数同比环比			✅
12	专项	地块用途变更分析			✅
13	专项	商场选址 TOP3			✅

覆盖率：Demo 4/13 → Phase 1 9/13 → Phase 2 13/13

Part 3

系统架构
一条请求怎么走完

请求链路


用户自然语言提问
    ↓
Agentic Orchestration Engine (FastAPI)
    ├── Schema 分层注入 (核心表全量 + 主题动态)
    ├── LLM 推理 → 选工具 + 填参数
    │   ├── 路径 A: MCP 工具 (参数化 SQL, 高频)
    │   └── 路径 B: Text-to-SQL (长尾兜底)
    ├── PostGIS / SQLServer 双数据源路由
    ├── 错误回传重试 (最多 3 次)
    └── 多轮对话 (Session + 滑动窗口)
    ↓
输出层
    ├── 结构化 JSON
    ├── ECharts option JSON (20+ 图表类型)
    ├── GeoJSON + 3D 场景控制指令
    └── 自然语言解读

Agent 决定怎么查 · Tool/SQL 决定查什么 · Output 决定怎么给前端消费

你每天会碰到的文件

核心链路

server.py — FastAPI 入口
agent.py — 推理循环（核心）
schema_loader.py — Schema 注入
session.py — 多轮上下文
datasource.py — 双源路由

工具与输出

tools/query_buildings.py
tools/overlay_compliance.py
tools/spatial_buffer.py
tools/rank_areas.py
tools/text_to_sql.py
output/chart_generator.py
output/scene_control.py

学习顺序：server → agent → tools → schema/session/output

Part 4

五个 Demo 场景
是我们的验收基线

Demo 五场景

#	问题	工具	预期输出
S1	全市 200 米以上建筑	`query_buildings`	表格 + 柱状图 + 3D 高亮
S2	大清真寺保护区违规建筑	`overlay_compliance`	违规清单 + 3D 红色高亮
S3	距公交站 400 米外住宅区	`spatial_buffer`	TOP 统计 + GeoJSON
S4	五大投资区域开发完成度排名	`rank_areas`	排名柱状图
S5	"刚才那个结果，按区域分组"	多轮追问	Session + 聚合结果

先跑通五个场景 → 记录每个命中的工具与 SQL → 复盘每一步决策是否符合预期

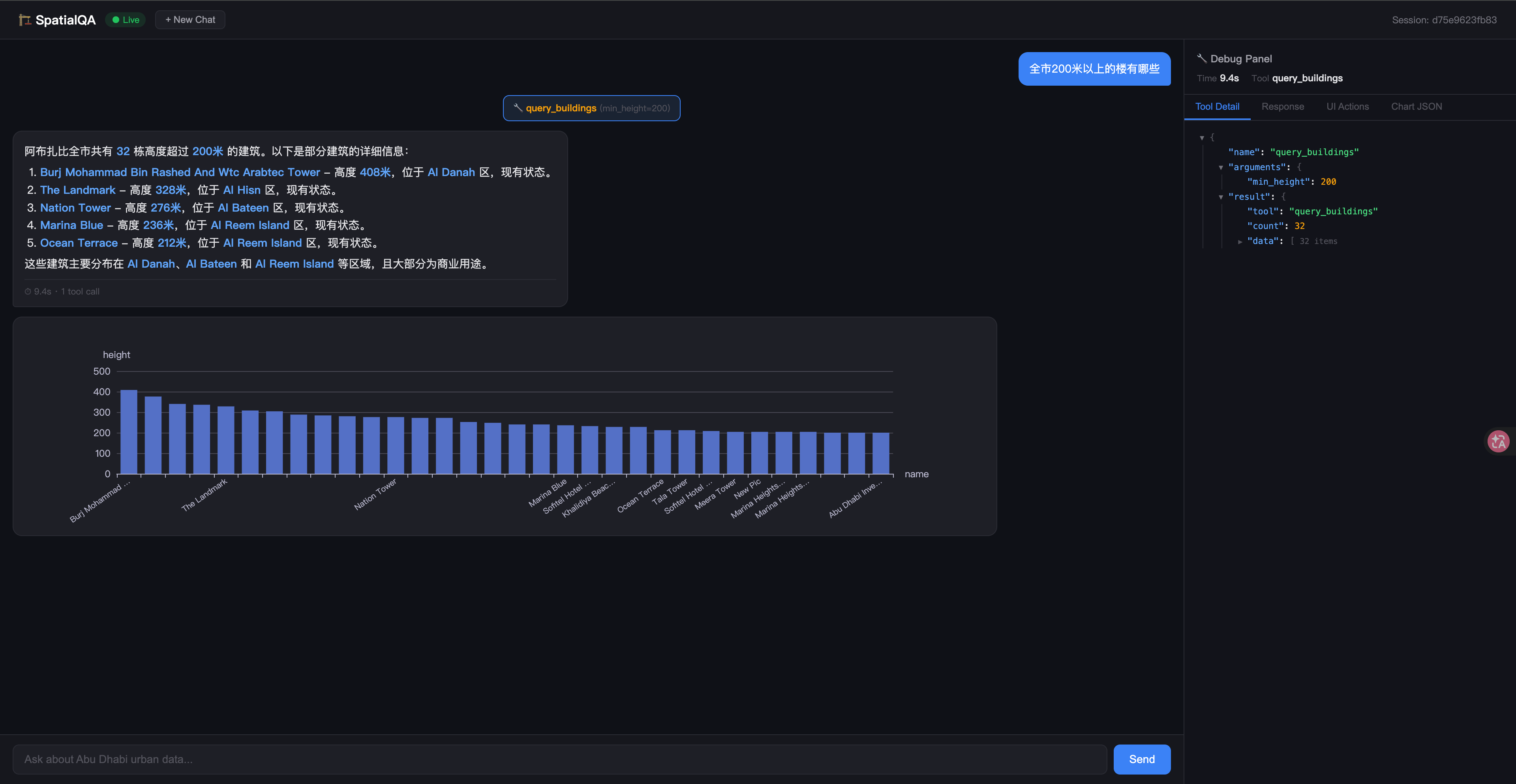

S1 实际运行效果

工具：query_buildings(min_height=200) · 返回 32 栋 · 耗时 9.4s

Demo 性能基线（2026-05-09 实测）

#	场景	工具	结果	耗时	瓶颈
S1	200m+ 建筑	`query_buildings`	32 栋	11.9s	LLM API
S2	保护区违规	`overlay_compliance`	违规清单	7.7s	LLM API
S3	公交站缓冲区	`spatial_buffer`	50 地块	31.1s	空间计算
S4	区域排名	`rank_areas`	5 区域	6.4s	LLM API
S5	多轮追问	`text_to_sql`	分组正确	7.5s	LLM API

S1/S2/S4/S5 瓶颈在 LLM API 延迟（~5-7s），本地大模型可优化 | S3 瓶颈在空间计算（3338 站 × 41 万地块 ST_DWithin），Phase 1 可用 materialized view 预计算优化

Part 5

Agent 决策机制
混合策略为什么必要

两条查询路径

路径 A — MCP 工具

适合：高频、确定性、可复用
稳定 · 可控 · 可优化
示例：query_buildings

路径 B — Text-to-SQL

适合：长尾问题兜底
灵活 · 覆盖未知问题
示例：临时聚合/跨表组合

只用工具：覆盖率不够 | 只用 Text-to-SQL：稳定性不够
混合 = 主干稳定 + 尾部覆盖

写新能力时的判断框架

每次新增场景，先问自己这两个问题

这是高频主干场景吗？

→ 是：做成 MCP 工具，参数化、可测试、可复用

是偶发长尾场景吗？

→ 是：走 Text-to-SQL 兜底，不要过早工具化

工具或 SQL 报错了？

→ 错误信息回传模型修正，最多重试 3 次，超出后明确失败，不要悄悄错

Part 6

Schema 策略
与 SRID 性能大坑

Schema 注入策略

Demo

全量注入
~1.5K tokens，可控

生产

核心 30 表常驻
其余按主题动态注入
规划 / 宜居 / 交通分批加载

三条硬规则
1. 注入不是越多越好
2. 目标是"足够决策"，不是百科全书
3. Schema 描述要写：业务含义 + 关键字段 + 常用筛选条件

SRID 与性能：我们踩过的大坑

12min+

跨 SRID 查询挂起时间

35s

SRID 统一 + 索引重建后

正确做法

在数据层一次性统一 SRID（统一到 4326）
重建 GIST 空间索引
避免在高频 SQL 里临时 ST_Transform

性能公式：SRID 一致 + GIST 索引 + 查询可走索引 — 三者缺一不可

当前 SRID 状态

数据集	SRID	说明
规划类（pg_dump）	4326 (WGS84)	原始数据即 4326
宜居类（FileGDB）	32640 (UTM 40N)	FileGDB 导入保留原 SRID
`bus_stop`（特殊）	4326 ← 原 32640	ALTER TABLE ST_Transform 永久转换

⚠️ Phase 2 接入 SQLServer 宜居类时，SRID 不一致是数据本身属性，不是导入问题。
需在 ETL 层一次性转换，而非运行时 ST_Transform。

Part 7

动手改造
标准流程与验收

新增工具场景的 5 步流程

定义问题与输出：明确输出字段、是否要图表、是否要 3D 高亮
写工具：spatialqa/tools/ 下新增模块，参数化 SQL（禁止字符串拼接）
注册与可发现：工具能被 Agent 发现，Schema 补齐触发描述
补测试：工具级（边界/空结果/非法参数）+ chat API 集成（自然语言触发）
按验收指标自检：首次命中率 · 平均耗时 · 输出完整性 · 错误可解释性

常见问题排查清单

现象	先检查
模型选错工具	Schema 描述是否模糊 · 工具命名是否打架 · 触发词是否缺失
查询变慢	SRID 是否一致 · GIST/功能索引是否存在 · where 是否破坏索引
多轮答非所问	session 截断是否过早 · 上轮摘要是否丢关键字段
图表不对	图表类型 vs 数据类型 · category/value 映射是否反 · 空值处理

今天的安排

培训议程（3 小时）

Part A · 45 min 架构与链路
Part B · 60 min 五场景走读 + 日志追踪
Part C · 60 min 每人完成一个小改造
Part D · 15 min 复盘与问答

最低达标标准

把业务问题映射到工具或兜底路径
新增一个安全的参数化筛选条件
解释 SRID 不一致的性能影响机制
跑通 1 条工具测试 + 1 条 API 测试
PR 写清：改了什么 · 为什么 · 如何验证

开始吧

五个场景先跑通，再问问题

SpatialQA架构解析实战
